【Puolijohde-syövytysprosessi】 Puolijohteiden sielu opettaa etsausprosessia ja insinöörien käytäntöä viallisissa nopeusongelmissa 0-1 （CH1-CH2)

Sisältö

CH1. Transister/CMOS -pystysuuntainen rakenne

CH2. Syövytysprosessin määritelmä ja termi

CH3. Etsattoprosessin tarkoitus ja plasman käsite

CH4. Plasman luominen ja ominaisuudet

CH5

CH6 Kuivien etsausmenetelmien ymmärtäminen ja vaatimukset

CH7. Kuiva etsauslaitteen rakenne

CH8.DRY ETCHING -prosessi

CH9.WET -etsausprosessi

CH10. Erhausvauriotapaukset ja syövytysinsinöörin käytäntö



CH1.Transister/CMOS -pystysuoraRakenne

MOS -transistorin komponentit koostuvat neljästä liittimestä: portti, lähde, viemäri ja Si_sub.

P-sub=p-tyyppinen (reikä) matalan keskuksen seostettu piitastraatti

Q-n+ / p +=erittäin konsentroituja seostettuja elektroneja tai reikiä

N-/p -=matala pitoisuus doping

Sti=pmos vs. NMOS -erotusvyöhyke

PMD tai ILD 1=eristyskerros ennen metall1 / eristyskerros porttikerroksen ja metalli -kerroksen välillä

IMD=eristys Metal1: n ja Metal2: n välillä

USG=eristys ilman epäpuhtauksia

ARC (anti-heijastuspäällyste)=reflektion vastainen päällyste-heijastuksen tukahduttaminen PRE-grafiikan vaurioiden estämiseksi altistumisen aikana Sionin avulla

W-CVD=volframin (W) kerrostuminen CVD: llä

Tin-cvd=titaaninitridin (tin) kerrostuminen CVD: llä

CH2. Syövytysprosessin määritelmä ja terminologia

ETCHING -prosessi: Määritelmä=PR -kehitysprosessin jälkeisen prosessin tarkoituksen mukaisesti kasvatettujen tai talletettujen ohuiden kalvojen paikallisen poistoprosessi.

Etsaus

ETCH SKEW=wb (litografiakoko=adi cd)- wa (kaiverrettu mitat=aci cd)

Eroa Mask CD: n ja ADI -CD: n välillä suunnitteluaikana kutsutaan esijännitykseksi

ADI CD=Kehitystarkastus -CD: n jälkeen

ACI CD=Puhtaan tarkastus -CD: n jälkeen

: Litografian muutoksen muodostama grafiikka syövytysprosessin läpi → Tämä on otettava huomioon grafiikan suunnittelussa!

Yli etsauksen ja alittaa

Ylis etsaus=etsaus on ylenmääräinen ja ylittää halutun paksuuden tai syvyyden → viat

Undercut=väistämätön ilmiö märässä etsauksessa on, että etsausalue on suurempi kuin avoin alue

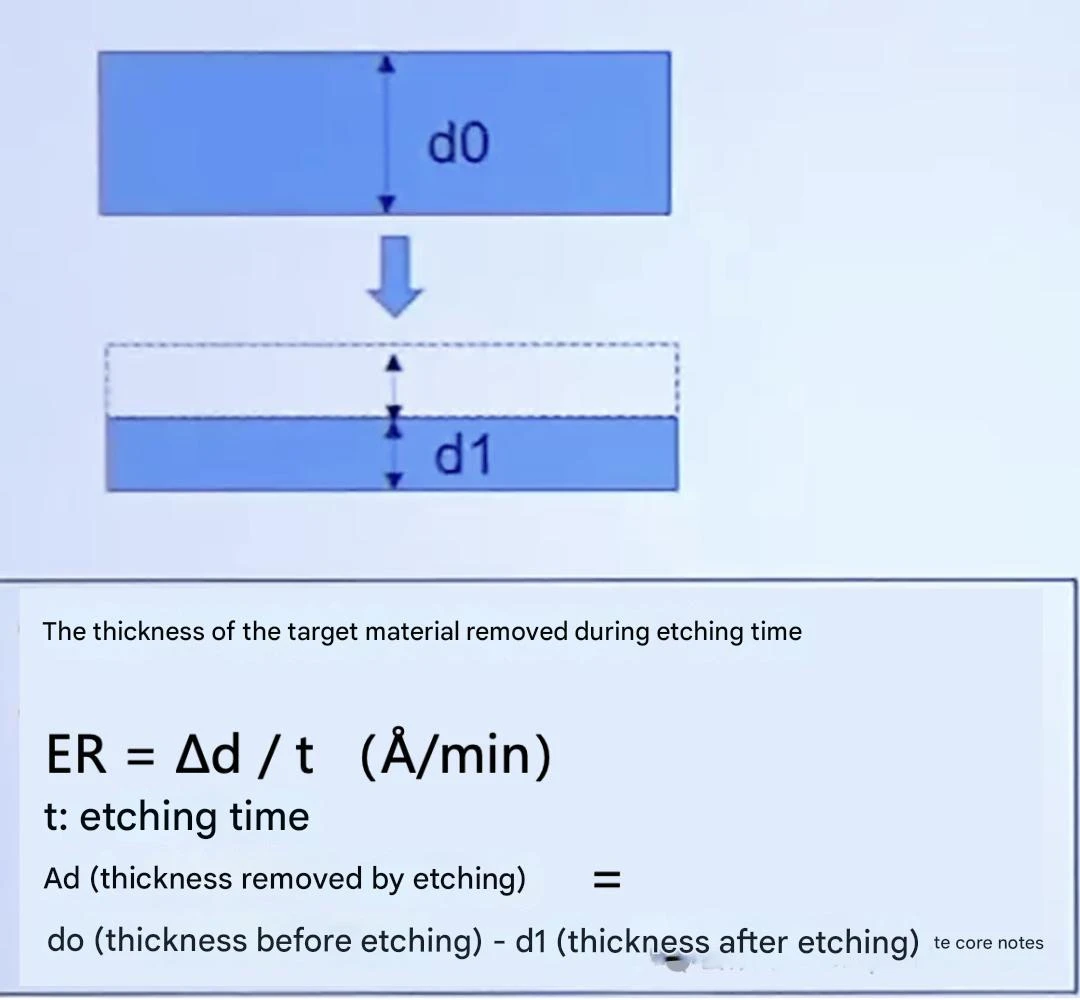

ETCH -nopeus (ER): syövytysajan aikana poistettavan kohdemateriaalin paksuus.

Selektiivisyys (t) - Tärkeä parametri: Erotteellisen eron ero eri materiaalien välillä tai syövytysnopeuden suhde PR: n ja materiaalin välillä

ETCH -tasaisuus - Erittäin tärkeä Etch -insinööreille: Koko pinta on syövytetty tasaisesti! Konekkojen sisällä ja niiden välillä valitaan noin 9 pistettä paksuuden mittaamiseksi ennen syövytystä ja sen jälkeen → prosessin toistettavuus arvioidaan keskihajonnan perusteella

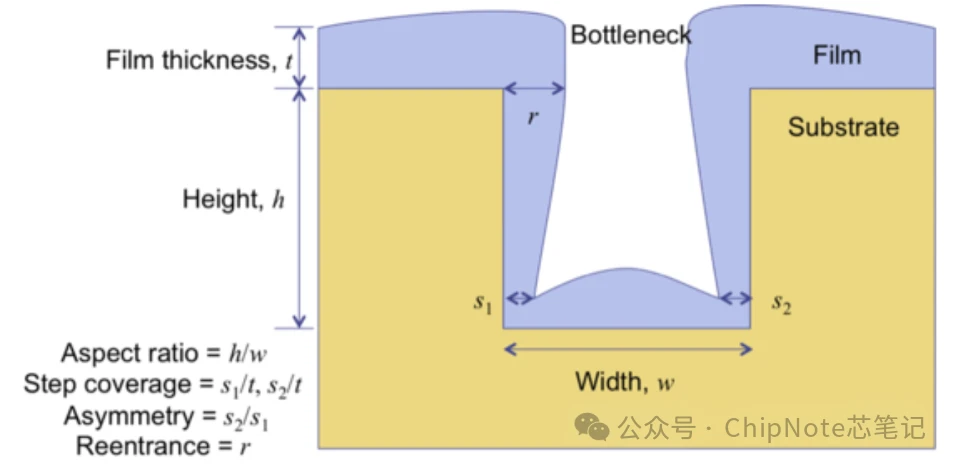

KESKUSTUS=korkeus (h) / leveys (W) → Suuri arvo osoittaa syvyyden ja pieni arvo osoittaa leveyden.

• Vaiheen kattavuus

• Sivupeitto=S1/T, S2/T

• Pohjamatta=td/t

•=>Arvo lähellä "1" on ihanteellinen.

Lastausvaikutus

Mikrokuormitusvaikutus

= hienoille kuvioille reaktiotuotteiden purkaminen syövytyksen jälkeen ei ole sileä, mikä johtaa parempaan etsausvaikutukseen kuin leveät kuviot.

Tapahtuu, kun kuvio on erittäin hieno tai etsaus on syvä.

=>Ratkaisu: Käytä matalaa painetta tai nopeuta kaasun virtausnopeutta etsausprosessin aikana !!

Makrokuormitusvaikutus

= suuren etsausalueen vuoksi etsavan tarjonta on riittämätön, mikä johtaa huonoon etsaukseen laajalla alueella ja eroa syövytyssyvyydessä.

=>Ratkaisu: Aseta nuken kuvio leveälle alueelle, jotta kuvio muodostuu tiheästi.

EPD (päätepisteen havaitseminen)

Määritelmä: Menetelmä, jota käytetään määrittämään, onko haluttu kalvokerros poistettu etsausprosessissa.

Luokittelu: Optinen emissiospektroskopia (OES) käyttämällä häiriöilmiöitä, radiotaajuusaaltojen jännitteen ja virran seuranta.

Periaate: Jokaisella atomilla on oma erityinen päästöaallonpituus ja se esittelee eri värejä. Erhettäessä erilaisia ​​materiaaleja, plasman väriä, optisia antureita käytetään tämän muutoksen havaitsemiseen ja siten määrittämään syövytysprosessin päätepiste.
